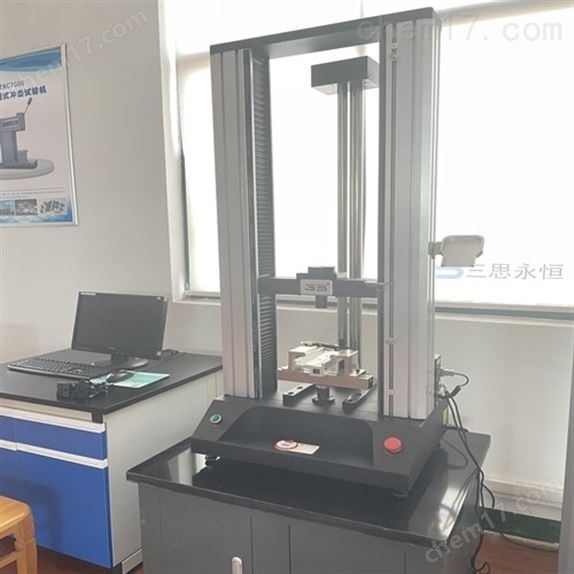

頂蓋焊接拉力試驗機是針對鋰電池頂蓋與極柱焊接接頭設計的力學檢測設備，其結構優勢體現在適配焊接接頭異形結構的專用夾持裝置、垂直加載結構及多工位檢測設計，精準檢測焊接強度、拉脫力等指標，是保障鋰電池頂蓋焊接可靠性的核心裝備。?

　　焊接接頭專用夾持結構適配異形工件。鋰電池頂蓋結構復雜，焊接接頭多為點焊或激光焊接的異形連接部位，設備配備多組專用夾具：極柱夾持采用“三爪定心卡盤+軟膠套”結構，三爪可自動定心夾持極柱，軟膠套避免夾傷極柱表面；頂蓋夾持采用“氣動壓板+仿形定位座”，定位座根據頂蓋外形設計，確保頂蓋被平穩固定，壓板壓力可調節，防止測試中頂蓋位移。夾具更換采用快換接口設計，更換時間≤2分鐘，適配不同型號的頂蓋樣品。在極柱焊接拉脫測試中，專用夾具能確保拉力沿極柱軸線方向施加，真實反映焊接接頭的承載能力。?


　　垂直加載與剛性結構保障檢測穩定性。焊接接頭強度檢測需確保拉力垂直于焊接面，設備采用立式框架結構，加載軸與工作臺面垂直度誤差≤0.01mm，通過伺服電機驅動高精度蝸輪蝸桿傳動，實現垂直方向的穩定加載，加載力范圍50-5000N，力值精度±0.5%。機身采用Q235鋼板焊接而成，經時效處理消除內應力，剛性強且變形量小。在頂蓋激光焊接強度測試中，垂直加載結構可避免側向力導致的焊接接頭非正常斷裂，確保檢測結果準確可靠。?

　　多工位與集成化結構提升檢測效能。設備工作臺面可集成2-4個檢測工位，支持多組樣品同時檢測，檢測效率較單工位機型提升2-3倍。每個工位配備獨立的力值傳感器與位移測量裝置，可同步開展不同類型的測試。集成安全防護結構，采用透明防護罩與紅外感應裝置，當人體靠近加載區域時自動停機，保障操作安全。配備智能檢測系統，可預設不同焊接工藝的強度標準值，自動判定測試結果合格與否，并存儲測試數據形成追溯記錄。在鋰電池頂蓋生產線上，用于焊接工序后的全檢；在焊接工藝研發中，頂蓋焊接拉力試驗機用于優化激光功率、焊接時間等參數，提升焊接合格率。?
